1 系统结构图

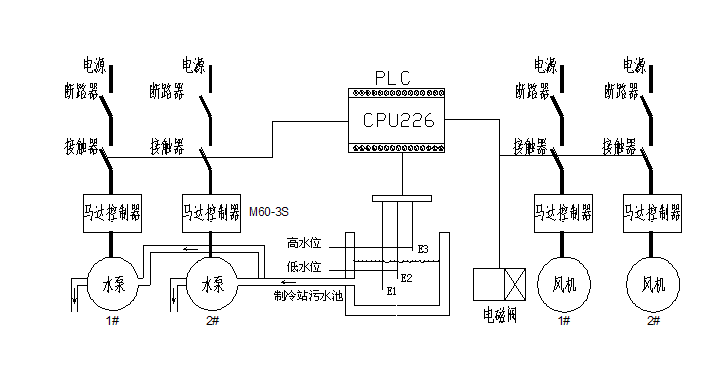

如图所示，生活污水排污泵控制系统主要由探针、PLC、断路器、接触器、智能制器、4台2.2KW水泵、2台2.2KW风机、2KW、电磁阀组成。

2 手动控制

将选择开关切换到手动档，此时排污泵、排风风机、电磁阀处于手动控制状态，自动控制无效。若需生活污水排污泵、排气风机或者电磁阀运行，则按下对应的【启动】按钮；若需停止生活污水排污泵、排气风机或者电磁阀的运行，按下对应的【停止】按钮，此时生活污水排污泵、排气风机或者电磁阀处于停止状态。

3 自动控制

3.1 生活污水排污泵自动控制

将1#，2#生活污水排污泵的选择开关切换到自动档，此时排污泵处于自动控制状态，【启动】，【停止】按钮失效。正常情况下，两台生活污水排污泵交替运行，12小时轮换一次，PLC上电初始化默认轮换到1#生活污水排污泵，当排污池的液位上升到高水位时，1#生活污水排污泵启动，当排污池的液位下降到低水位以下时，1#生活污水排污泵停止。同理，轮换到2#生活污水排污泵时，高水位启动，低于低水位停止。

当其中一台排污泵运行了5分钟，高水位信号还没有消失，立刻启动另一台排污泵，两台排污泵同时运行，直到液位低于低水位，同时停止。若某台排污泵不需要投入工作，将其选择开关切换到停止状态。

3.2 排气风机自动控制

将1#，2#排气风机的选择开关切换到自动档，此时排气风机处于自动控制状态，【启动】，【停止】按钮失效。正常情况下，两台生活污水排污泵交替运行，12小时轮换一次，PLC上电初始化默认轮换到1#排气风机，当1#排气风机运行12小时后，自动切换到2#排气风机，2#排气风机运行，1#排气风机停止。

若某台排气风机不需要投入工作，将其选择开关切换到停止状态

3.3电磁阀自动控制

电磁阀每天早上8：00自动启动，运行时间为1分钟，1分钟后自动停止。

若电磁阀需要检修，则将电磁阀的选择开关切换到停止位置，电磁阀的自动控制失效。

4 故障处理

4.1 智能制器故障

智能制器由过负载、热过载、堵转、断路或者三相不平衡等原因引起的故障报警，需手动按下智能制器面板上的【RESET】键，才能再次启动排污泵或者排气风机。需要检修时将选择开关切换到停止位置，此时控制箱上的报警指示灯常亮复位。

4.2 排污泵或者排气风机故障

排污泵或者排气风机因控制电路故障（如接线松动，中间继电器故障等）导致无法启动，这里称为启动超时，控制箱上的报警指示灯处于闪烁状态，需要检修时，将选择开关切换到停止位置，控制箱上的报警指示灯闪烁状态复位。

5 电极棒安装高度

高水位探针 2m 低水位探针 3.5m 公共极探针 5m
