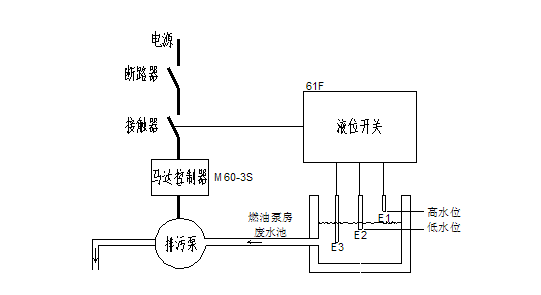

系统结构图

如图所示，燃油泵房废水处理排污泵控制系统主要由探针、液位开关、断路器、接触器、智能制器和一台7.5KW水泵组成。

手工控制

将选择开关切换到手动档，此时排污泵处于手动控制状态，自动控制无效。若需排污泵运行，则按下对应的【启动】按钮；若需停止排污泵运行，按下对应的【停止】按钮，此时排污泵处于停止状态。

自动控制

将控制箱的选择开关切换到自动控制，此时手动控制无效，当排污池的液位上升到高水位时，排污泵自动启动，待液位下降到低水位以下，排污泵停止。

故障处理

智能制器由过负载、热过载、堵转、断路或者三相不平衡等原因引起的故障报警，需手动按下智能制器面板上的【RESET】键，才能再次启动排污泵。需要检修时将选择开关切换到停止位置，此时控制箱上的报警指示灯常亮复位。

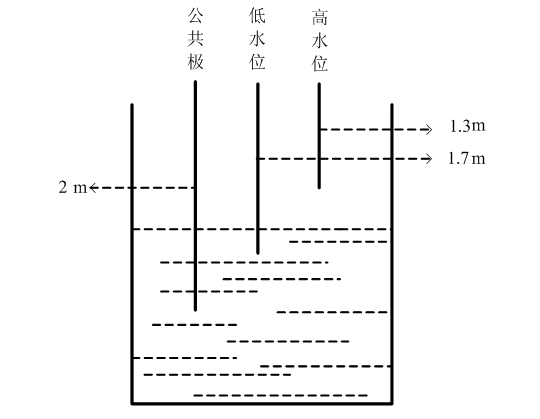

电极棒安装高度

高水位探针 1.3m 低水位探针 1.7m 公共极探针 2m
