1 系统结构图

如图所示，二期负压风机房外排水排污泵、搅拌机控制系统主要由探针、可编程控制器PLC CPU224、断路器、接触器、智能制器、2台30KW水泵、1台11KW搅拌机组成。

2 手动控制

将选择开关切换到手动档，此时排污泵、搅拌机处于手动控制状态，自动控制无效。若需排污泵、搅拌机运行，则按下对应的【启动】按钮；若需停止排污泵、搅拌机运行，按下对应的【停止】按钮，此时排污泵、搅拌机处于停止状态。

3 自动控制

3.1 排水排污泵自动控制

由于控制排污泵管道阀门的开闭状态是手动控制，因此1#，2#排水排污泵交替控制为手动控制，而每个排污泵自身控制为自动控制。

若运行期间只需1#排污泵运行，则将1#排污泵的阀门打开，2#排污泵阀门关闭。对应的1#选择开关切换到自动状态，2#选择开关切换到停止状态。当排污池的液位上升到高水位时，延时2分钟后，1#排污泵启动；当排污池的液位下降到低水位以下时，1#排污泵停止。同理，若运行期间只需2#排污泵运行，则将2#排污泵的阀门打开，1#排污泵阀门关闭。对应的2#选择开关切换到自动状态，1#选择开关切换到停止状态即可。当排污池的液位上升到高水位时，延时2分钟后，2#排污泵启动；当排污池的液位下降到低水位以下时，2#排污泵停止。

3.2 搅拌机自动控制

由于排污池的杂质比较多，因此搅拌机先起动2分钟，污水均匀，排污泵再启动，这样有利于排污泵的排污。

将搅拌机的选择开关切换到自动控制，指示灯立即显示自动状态，当排污池的液位上升到高水位时，搅拌机自动启动，运行2分钟后，排污泵运行；当排污池的液位下降到低水位以下，搅拌机和排污泵同时停止。

4 故障处理

4.1 智能制器故障

智能制器由过负载、热过载、堵转、断路或者三相不平衡等原因引起的故障报警，需手动按下智能制器面板上的【RESET】键，才能再次启动排污泵或者搅拌机。需要检修时将选择开关切换到停止位置，此时控制箱上的报警指示灯常亮复位。

4.2 排污泵或者搅拌机故障

排污泵或者搅拌机因控制电路故障（如接线松动，中间继电器故障等）导致无法启动，这里称为启动超时，控制箱上的报警指示灯处于闪烁状态，需要检修时，将选择开关切换到停止位置，控制箱上的报警指示灯闪烁状态复位。

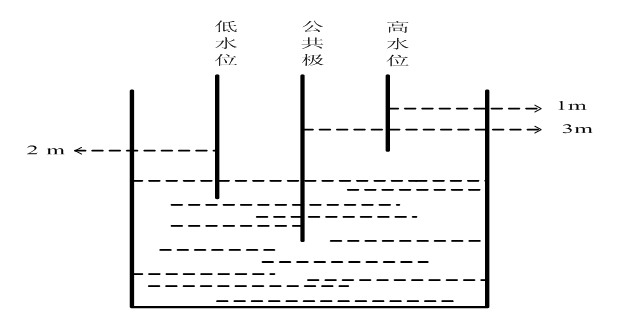

5 电极棒安装高度

高水位探针 1m 低水位探针 2m 公共极探针 3m
