石子煤排放控制系统采用链式刮板输送机间断输送石子煤。石子煤机械输送系统出力为15t/h.每台磨煤机旁设一个0.8m3石子煤斗，#3炉共有六个磨煤机，设有6（3A、3B、3C、3D、3E、3F）个石子煤斗，每个煤斗下方设有1#（3A、3B、3C、3D、3E、3F）刮板输送机，石子煤排放经1#刮板输送机输送到2#（公用）刮板输送机，经2#刮板输送机送致中转仓，再用罐车运送厂外。

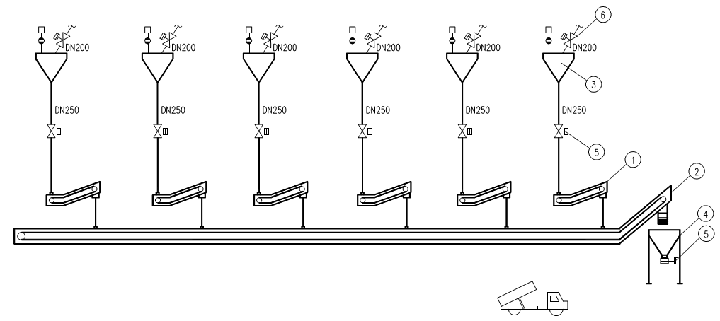

工艺流程图

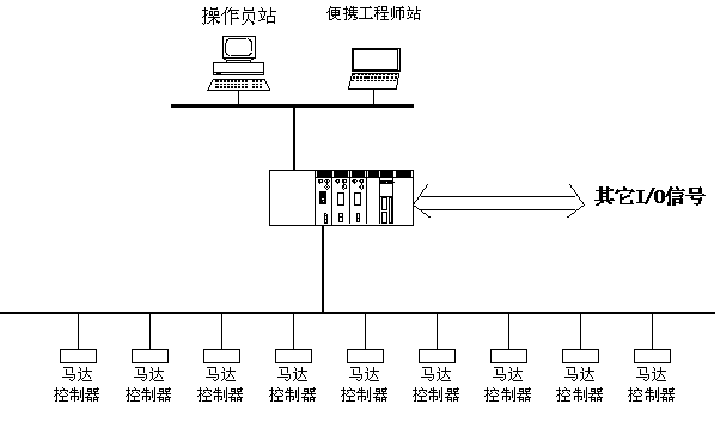

系统配置结构图
设备清单
设备 | 规格 | 数量 | 实现功能 |
MCC柜1 | 2200×800×600 | 1台 | 控制系统电源 |
MCC柜2 | 2200×800×600 | 1台 | 输送机电源控制，手动控制，手、自动转换，输送机保护。 |
PLC程控柜 | 2200×800×600 | 1台 | 输送机监控 |
气动阀程控柜 | 2200×800×600 | 1台 | 气动阀监控 |
输送机就地控制箱 | 300×250×200 | 12台 | 输送机就地/远程控制转换,就地手动,急停 |
电磁阀就地控制箱 | 400×350×250 | 12台 | 控制气动阀,监控气动阀开/关状态 |
输送机就地接线盒 | 200×150×150 | 12台 | 输送机测速、断裂信号汇集 |
廊道照明控制箱 | 400×350×250 | 4台 | 廊道照明手动/自动控制 |
延长中转盒 | 100×100×100 | 30台 | 气动阀开关到位传感器延长接线 |
输送机测速传感器 | 24VDC M18 3线 | 14个 | 输送机测速 |
输送机断裂检测传感器 | 24VDC M18 3线 | 28个 | 输送机左/右断裂检测 |
气动阀全开/全关传感器 | AC220V M30 2线制 | 24个 | 气动阀全开/全关检测 |
料位开关 | AC220V 继电器输出 | 14个 | 检测煤斗高料位 |
