产品名称：火力发电厂磨煤机电磁阀控制系统

规格型号：H1200×W600×D350 材 质：SUS304-2.0

防护等级：IP67 固定方式：壁挂式 使用环境：户内式

主要配置：ASCO、FONTAL流体控制产品、SIEMENS电气产品

备注说明：如您需要了解更多内容，请联系我们。

磨煤机工作原理

在电厂磨煤机的主机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定连接，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当主机电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。为保证磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化后排入大气。高压悬辊磨煤机的风选气流是在风机-磨壳-旋风分离器-风机内循环流动作业的，所以比高速离心粉碎机粉尘少，操作车间清洁、环境无污染。

储存在储煤场(或储煤罐)中的原煤由输煤设备从储煤场送到锅炉的原煤斗中,再由给煤机送到磨煤机中磨成煤粉。煤粉送至分离器进行分离,合格的煤粉送到煤粉仓储存(仓储式锅炉)。煤粉仓的煤粉由给粉机送到锅炉本体的喷燃器,由喷燃器喷到炉膛内燃烧(直吹式锅炉将煤粉分离后直接送入炉膛)。燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。混合物被锅炉汽包内的汽水分离器进行分离，分离出的水经下降管送到水冷壁管继续加热，分离出的蒸汽送到过热器,加热成符合规定温度和压力的过热蒸汽，经管道送到汽轮机作功。

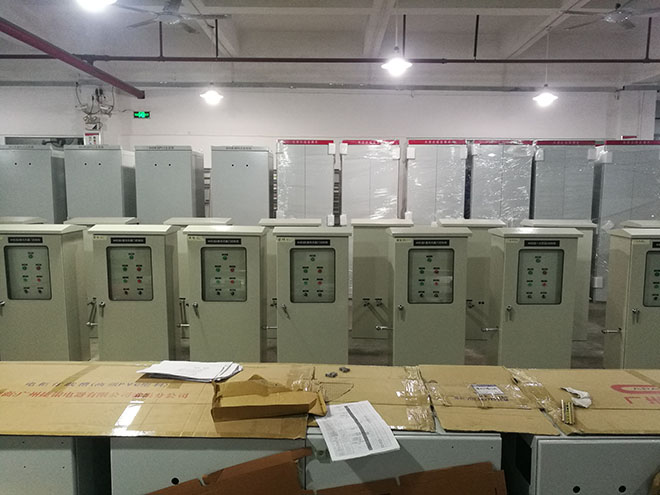

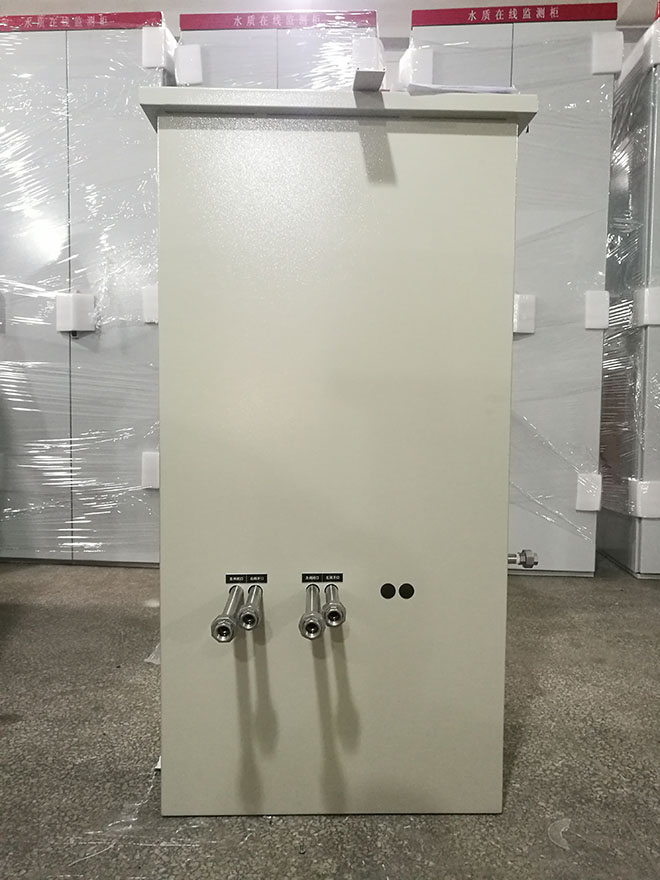

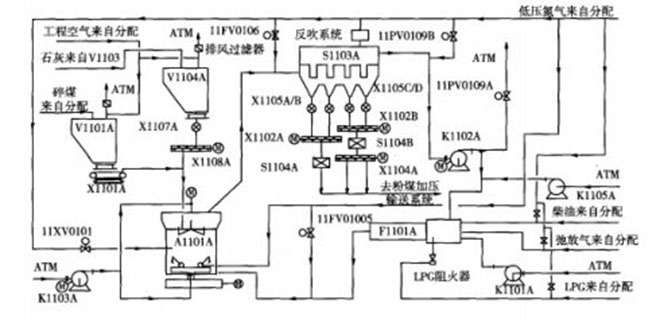

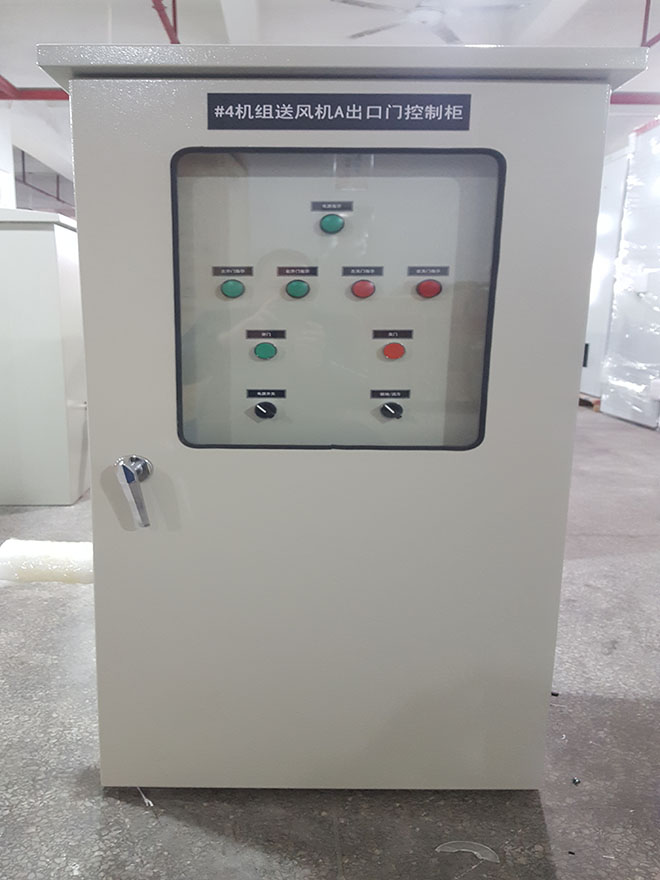

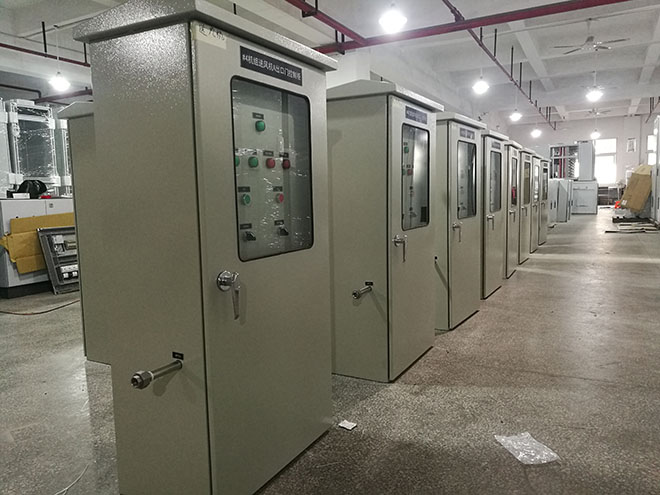

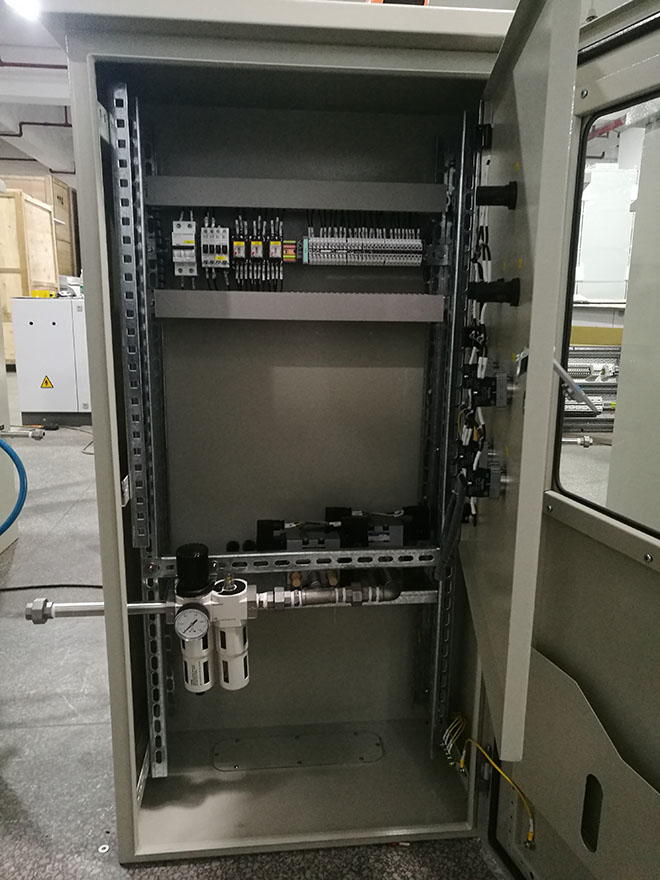

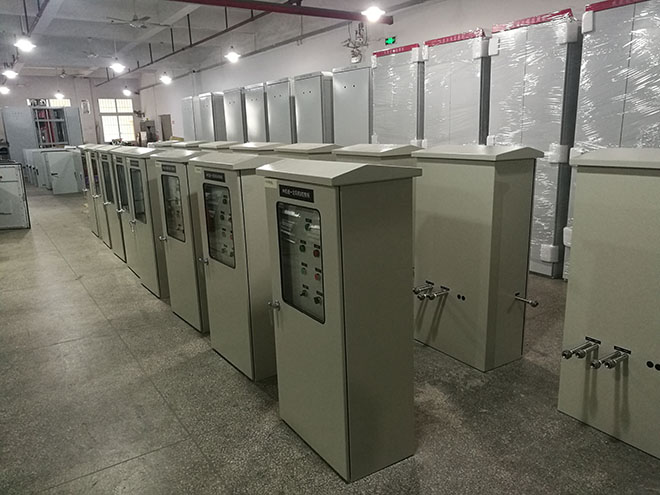

磨煤机工艺流程图及电磁阀控制柜
